前面一篇文章提到影響連線速度的原因不是只有「雲端」,要想了解影響連線速度的環節有哪些之前,就必須先了解企業使用的網路架構,之後再依序以伺服器硬體效能、系統、應用程式、資料庫等相關細節進行優化。當然,用戶端的連線速度是最重要的因素 ,試想看看當1000個使用者同時連線一個1M大小的網頁畫面時,您要承租多大的頻寬才能承接?而這點就是「雲端」能為企業提供服務的最大效益之一。

事實上,以我們為企業服務那麼多年的經驗來說,我們認為影響企業規劃資訊網路架構的重要因素是:「成本、資安、效能、備援以及維運」。所以幾乎每一個企業的網路架構都多多少少會有所差異,例如「資安」因素在銀行業、政府單位或智財機構就會強調擺在第一位(為了追求最高的安全性,可以付出更多的成本、犠牲更多的便利性,以銀行來說就會區分三種不同的實體網路:可上網、不可上網、銀行專線);而中小企業多數則是最在意「成本」因素,總是希望以最少的預算做到最佳的規劃(這也是中小企業會委外尋求我們協助的原因,他們就不必花大錢聘請專業的CIO)…當然隨著企業成長,在不同階段也會有不同的規劃考量,因此在規劃上也需要考慮到未來擴展的彈性。

為了避免大家有所誤解,所以在此要先向大家說明以下的架構規劃只是很基本的概念,雖然也有把資安、效能、備援等因素考量在內,但無法詳述資安處理、異地備援、成本估算等實際執行的細節(像是內部網段的切割與IP分配、伺服器系統的授權及資安處理、無線基地台的運用、不同大樓之間的Bridge等),因為每個企業的需求細節實在都不一樣,還請大家多多見諒!

接下來,要為大家介紹19種網路架構(有些企業會混搭使用,當然維運成本也會大幅增加),並概述其優缺點,包括「常見架構」、「進階架構」以及「機房託管」等三大類:

企業網路常見架構 (1)

優點:
.簡單
.成本低廉

缺點:
.資安風險極高
.對外服務的伺服器需要委外

圖示:

常見架構-1

企業網路常見架構 (2)

優點:
.簡單自主性高
.成本低廉

缺點:
.資安風險極高
.未考量服務備援機制

圖示:

常見架構-2



企業網路常見架構 (3)

優點:
.簡單
.成本低廉

缺點:
.未考量內部資安風險
.對外服務的伺服器需要委外(如Web-Hosting、VPS…)

圖示:

常見架構-3



企業網路常見架構 (4)

優點:
.簡單自主性高
.成本低廉

缺點:
.未考量內部資安風險
.頻寬承載力仍有不足(視承租頻寬)
.效能瓶頸容易卡在IP-Sharing
.未考量服務備援機制

圖示:

常見架構-4



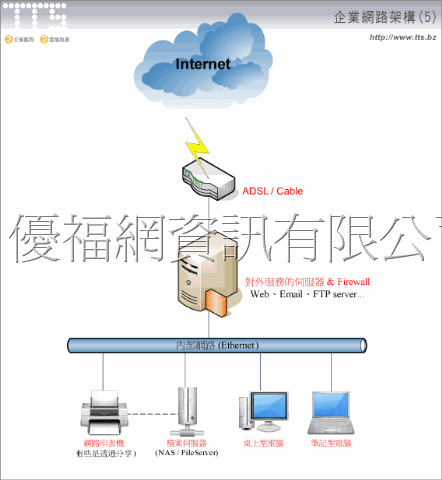

企業網路常見架構 (5)

優點:
.簡單自主性高
.成本低廉

缺點:
.未考量內部資安風險
.頻寬承載力仍有不足(視承租頻寬)
.未考量服務備援機制

圖示:

常見架構-5



企業網路常見架構 (6)

優點:
.自主性高
.成本低廉

缺點:
.未考量內部資安風險
.頻寬承載力仍有不足(視承租頻寬)
.未考量服務備援機制

圖示:

常見架構-6



企業網路進階架構

企業網路進階架構 – 企業防火牆

優點:
.自主性高

缺點:
.未考量內部資安風險
.網路設備成本會較高
.維運複雜(Firewall的六條chain需要好好設定)
.未考量服務備援機制

圖示:

進階架構-企業防火牆



企業網路進階架構 – 合併頻寬

優點:
.自主性高
.頻寬效能較佳

缺點:
.未考量內部資安風險
.網路設備成本會較高
.維運複雜(Multi-Homing/UTM等設備的設定)
.未考量服務備援機制(伺服器、資料庫)

圖示:

進階架構-合併頻寬



企業網路進階架構 – 服務分流

優點:
.自主性高
.頻寬效能較佳

缺點:
.未考量內部資安風險
.網路設備成本會較高
.未考量服務備援機制(伺服器、資料庫)

圖示:

進階架構-服務分流



企業網路進階架構 – 多層架構

優點:
.自主性高

缺點:
.網路設備成本會較高
.維運複雜(Firewall/UTM等設備的設定)
.未考量服務備援機制

圖示:

進階架構-多層架構



企業網路進階架構 – 虛擬網段

優點:
.自主性及安全性高

缺點:
.網路設備成本會較高
.維運複雜(Firewall/UTM/Switch等設備的設定)
.未考量服務備援機制

圖示:

進階架構-虛擬網段



企業網路進階架構 – 實體分隔

優點:
.安全性高

缺點:
.網路設備成本會較高
.犠牲便利性換來高安全性

圖示:

進階架構-實體分隔



企業網路進階架構 – 企業VPN

優點:
.自主性高
.頻寬效能較佳

缺點:
.網路設備成本會較高
.維運複雜(VPN等設備的設定)
.未考量服務備援機制

圖示:

進階架構-企業VPN



機房託管網路架構

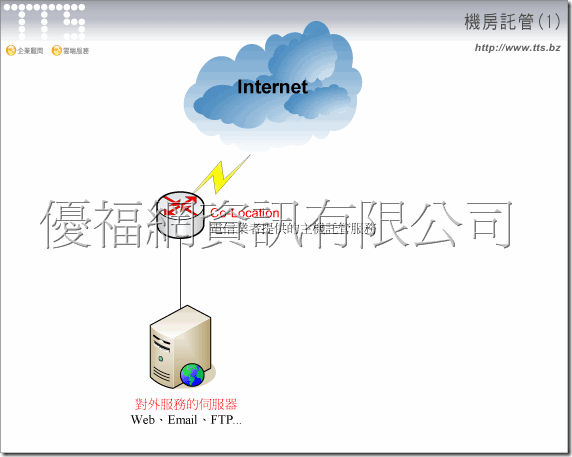

機房託管網路架構 (1)

優點:
.頻寬效能最佳

缺點:
.經營成本會較高(設備、機房頻寬、人力)
.需要有專人進行維運處理
.未考量服務備援機制

圖示:

機房託管-1



機房託管網路架構 (2)

優點:
.頻寬效能最佳

缺點:
.經營成本會較高(設備、機房頻寬、人力)
.需要有專人進行維運處理
.未考量服務備援機制

圖示:

機房託管-2



機房託管網路架構 (3)

優點:
.能承載較大連線需求(將服務分至不同台伺服器)
.頻寬效能較佳

缺點:
.經營成本會較高(設備、機房頻寬、人力)
.需要有專人進行維運處理
.未考量服務備援機制

圖示:

機房託管-3



機房託管網路架構 (4)

優點:
.能承載較大連線需求(將服務分至不同台伺服器,再配合水平擴展技術以滿足負載平衡的需求)
.頻寬效能較佳

缺點:
.經營成本會較高(設備、機房頻寬、人力)
.需要有專人進行維運處理

圖示:

機房託管-4



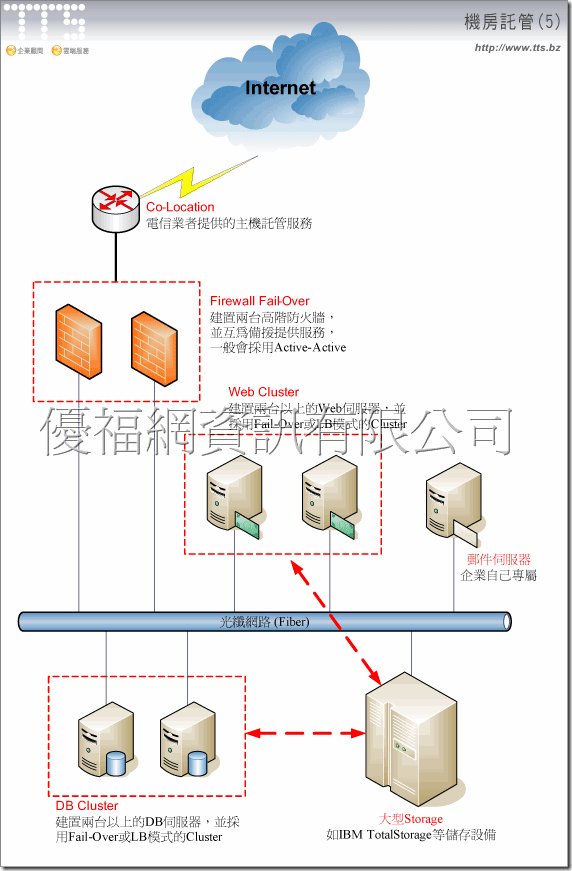

機房託管網路架構 (5)

優點:
.能承載較大連線需求(將服務分至不同台伺服器)
.各個節點都考慮到Redundance(備援),並採用Cluster技術負責提供網站服務(一般是大型電子商務)
.頻寬效能較佳

缺點:
.經營成本非常高(設備、機房頻寬、人力)
.需要有一群專業技術團隊進行維運處理

圖示:

機房託管-5



機房託管網路架構 (6 – 造雲)

優點:
.能承載最大的連線需求,各地的機房均會採用Cluster技術或Scale Out技術並搭配CDN服務
.各個節點都考慮到Redundance,連「城市」這個節點也歸納在內了
.頻寬效能最佳 (基本上就是建立自已的「雲」了,故各地的機房也多數是自建的較多)

缺點:
.經營成本非常非常高(設備、機房頻寬、人力),技術難度非常非常高(Cluster建置、Scale Out…)
.需要在各地都有一群專業技術團隊進行維運處理

圖示:

機房託管-6
